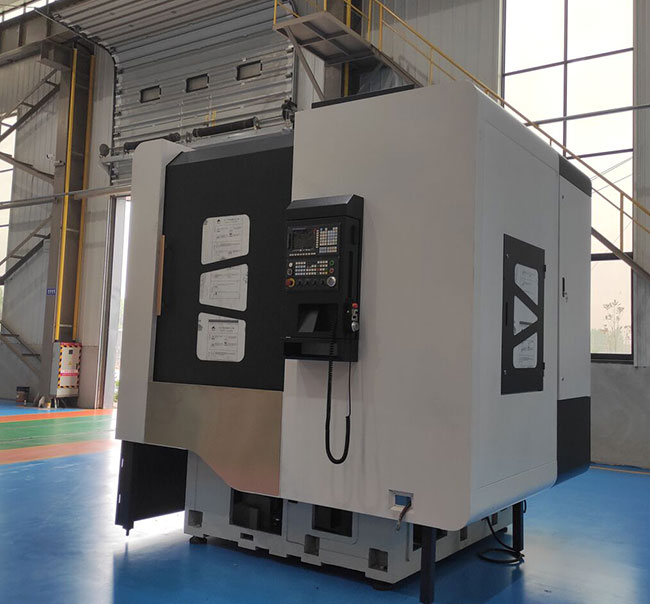

HCK800數控立車技術參數
項目 | 單位 | 規格 | ||||
最大回轉直徑 | mm | 1100 | ||||
最大車削高度 | mm | 800 | ||||
最大過溜版車削直徑 | mm | φ750 | ||||
主軸端部型式及代號 | A2-11 | |||||
主軸單元 | mm | φ340 | ||||
主軸轉速范圍 | r/min | 50～350 | ||||
主軸最大扭矩 | N.m | 429 | ||||
標準卡盤 及油缸 | 卡盤直徑 | mm | 530/21寸 | |||
所配油缸 | 200 | |||||
X軸快移速度 | m/min | 12 | ||||
Z軸快移速度 | m/min | 10 | ||||
X軸行程 | mm | 600 | ||||
Z軸行程 | mm | 800 | ||||
刀架形式 | 8工位伺服刀塔 | |||||
刀具尺寸 | 外圓刀 | mm | 32*32 | |||
鏜刀桿直徑 | mm | Φ50 | ||||
機床外形尺寸（長×寬×高） | mm | 2320×3000×3200 | ||||
加工精度 | IT6～IT7 | |||||
表面粗糙度 | μm | Ra1.6 | ||||
凈重 | kg | 10200 | ||||
手搖進給每個脈沖 | Z軸 | mm | 0.001 | |||
X軸 | mm | 0.001 | ||||
主傳動交流伺服電機 | 功率 | kW | 15/18.5 | |||
額定轉速 | r/min | 750 | ||||
最高轉速 | r/min | 8000 | ||||
縱向交流伺服電機 | 功率 | Nm | 22 | |||
最高轉速 | r/min | 2000 | ||||
Z向伺服電機 | 功率 | Nm | 30 | |||
最高轉速 | r/min | 2000 | ||||
潤滑裝置 | 形式 | 定時定量潤滑系統 | ||||
功率 | W | 35 | ||||
液壓系統最高壓力 | MPa | 5 | ||||
